满档声增益FOG:是在最大放大能力和指定频率处,助听器在声耦合器中产生的声压级与测试点处的声压级之差。满档声增益多用于描述放大电路的最大放大能力,要描述电路的最大放大能力,要求电路不能饱和,输入输出关系曲线基本为线性。测量时,音量电位器置于满档,输入声为一个中等强度的声音(一般为50或60dB SPL),200-8000Hz范围内扫频,测得满档增益的频响曲线。满档声增益作为一个数值来描述时,不同的标准有不同的计量方法。IEC118-0取满档声增益曲线上的峰值,IEC118-7则取满档声增益曲线上1.6KHz的值,ANSI S3.22取HFA(1000Hz/1600Hz/2500Hz)三点平均满档声增益值,助听器矩阵的第二个值表示的就是满档声增益。
饱和声压级SSPL90:是输入为90dB时的输出,将助听器增益调至满档,每个频率给予90dB输入,直到输出达到饱和,测量耦合腔中产生的声压级。饱和声压级曲线上的峰值为最大饱和声压级;饱和声压级曲线上1K、1.6K、2.5KHz三点的平均值,为平均饱和声压级。ANSI S3.22称之为HFA MPO,即高频平均饱和声压级。饱和声压级曲线反映了助听器在200-5000Hz范围内的最大输出,它与不阈值有直接的关系。助听器矩阵的第一个值表示的就是饱和声压级,例如114/42/15,即饱和声压级/增益/斜坡。

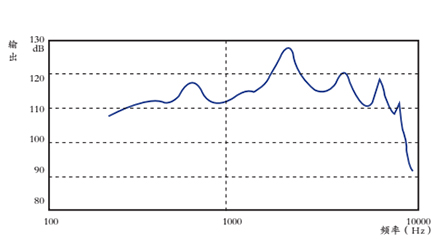

饱和声压级曲线
高频平均饱和声压级HFA-SSPL90:是1000Hz、1600Hz和2500Hz饱和声压级的增均值。
高频平均饱和增益:是1000Hz、1600Hz和2500Hz饱和增益的平均值。
参考测试频率(RTF):IEC通常为1600Hz。在某些情况下,为了反映高频特性,也可取2500Hz,但需加以说明。ANSI则指1000/1600/2500Hz三点。
参考测试增益(RTG):参考测试增益是指在参考测试频率处,给助听器输入60dB的纯音信号,调节增益旋纽,使声耦合器中测得的声输出恰为该助听器SSPL90以下15dB(ANSI S3.22规定为17dB,目标参考值由分析仪自动算出),此时助听器的增益即为参考测试增益。如果目标大于助听器的满档增益,则取满档增益作为参考测试增益。
参考声压级:所有的声压级以20微帕为参考即0.0002达因 /厘米。
基本频率响应曲线:频率响应曲线是助听器的声输出、增益等声学参数随频率变化的函数曲线,纵坐标为线性dB 刻度、横坐标为对数频率刻度。而基本频率响应曲线就是在参考测试增益下,以60dB纯音扫频声作为助听器的输入,测量耦合器中声压级随频率的变化,得出助听器的声输出或增益的基本频响曲线。
频率范围:助听器的频率范围是指在基本频响曲线上,以1KHz、1.6KHz、2.5KHz三个频率所对应的增益的平均值(即HFA RTG)减20dB作一条水平的横线,该水平线与基本增益频响曲线的两个交点,分别为助听器频率范围的低频限和高频限。
起效时间AT:带自动增益控制(AGC)的助听器,在环境突然产生一个大声时能降低助听器的增益,这样使用者将听到较舒适的声音。而AGC电路能在多长时间内做出这一反应降低增益,就是AGC的起效时间。IEC/ANSI标准定义为测试腔内的声压级从55dB突然升至80dB,此时助听器达到稳定输出在2dB范围内所需的时间。
释放时间AT:也被称为恢复时间,与AGC起效时间正好相反,是指助听器从大声环境进入轻声环境时达到稳定输出时间。IEC/ANSI标准定义为测试腔内的声压级从80dB突然降至55dB,此时助听器达到稳定输出在2dB范围内所需的时间。

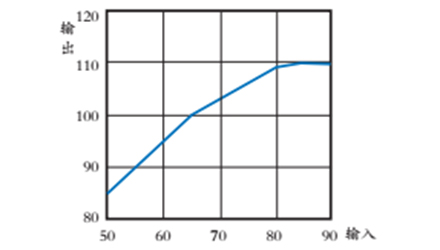

输入输出曲线
输入/输出曲线:输入/输出曲线(I/O curve)是指在参考测试增益下,参考测试频率所对应的输入声与输出声的声压变化关系。输入/输出曲线主要用于评估助听器的压缩特性(压缩比和压缩阈)。
谐波失真:谐波失真的概念是,当某一单一频率f的声信号输入助听器后,输出信号中除有f频率成分外,还会产生2f、3f…等谐波成为,出现这些谐波成为即为谐波失真,用这些谐波频率信号的能量总和与基频率信号能量之比作为总谐波失真值。具体的计量方法是,在参考测试增益下,400-1600Hz范围内,选取厂家指定的频率作为f(一般为500Hz/800Hz/1600Hz三点),以70dBSPL的纯音输入助听器,输出信号中二次谐波2f的声压级(dB值)与f的声压级(dB值)之差,换算成百分比,即为二次谐波失真度。依此类推,可以得出三次谐波、四次谐波……的失真度。不过总谐波失真应小于15%,大于1000Hz失真度应小于10%,耳背式和耳内式助听器的谐波失真应小于5%。
等效输入噪声:等效输入噪(EIN)是评价助听器的内在固有噪声的一个指标。内在器噪声往往是在由于电子元器件工作时产生的热噪声引起的,内在噪声大的助听器,即使在没有输入声的情况下,也会明显地听到一个嘈杂的输出声。将0dB输入时助听器的输出噪声声压级dB值减去助听器的参考测试增益(IEC)或HFA增益(ANSI)dB值,即把内在噪声等效还原输入噪声,此值即为等效输入噪声。助听器输出噪声应在参考测试增益一点点,在参考测试频率(或HFA)处测量。
工作电流:电池电流反映助听器的耗电程度。在参考试增益位置,以参考测试频率60dBSPL的声音作为输入,测定此时的电池电流。
电感灵敏度:在规定的输入磁场强和规定的频率点,且在输入-输出特性基本线性条件下,助听器在堵耳模拟器或耦合腔中测得的最大声压级。它的测试步骤是:1)将助听器调至满档增益,其他控制器至各指定位置;2)调节磁场频率至参考测试频率;3)调节磁场强度输入至0.01A/m;4)将助听器朝向拾声最大灵敏度方向,测量声耦合腔中的输出声压级;5)以磁场强度为0.001A/m的输出声压级表示感应最大拾声线圈灵敏度。
