很多人可能在网购平台上都看到过几乎是“白菜价”的助听器，价格低得让人与听力中心的成千上万元助听器相比较时难免有巨大的落差感，这些网络上销售的助听器，大多价格在几十元至几百元之间。
某网购平台销售的仅28元的“助听器”
对于消费者来说，因为没有经过科学验配，助听器质量又参差不齐，难免会体验不佳。
那么不足200元的廉价助听器，内部构造是怎样的呢，一位喜欢电子设备的拆机爱好者，因为家人使用效果不佳，所以自己动手拆开了助听器想要修修，并把分解图发到论坛上，发现里面是三极管放大电路构造的。
我们也来围观下吧。
妹妹给老爸的助听器，说是噪音有点大，让我给看看，这种助听器应该叫耳背式。
我没接触过助听器，正好仔细研究研究。

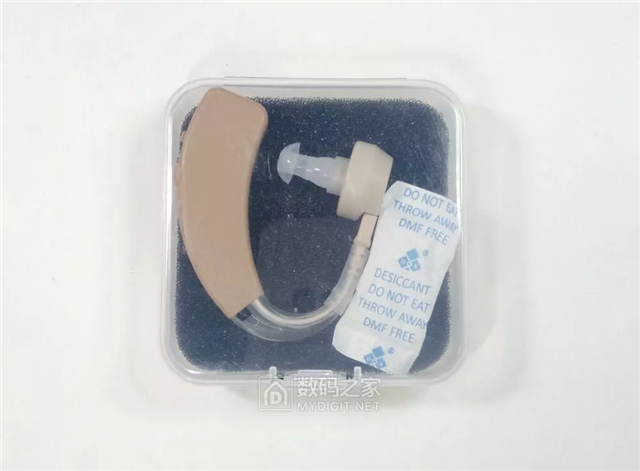

便携盒

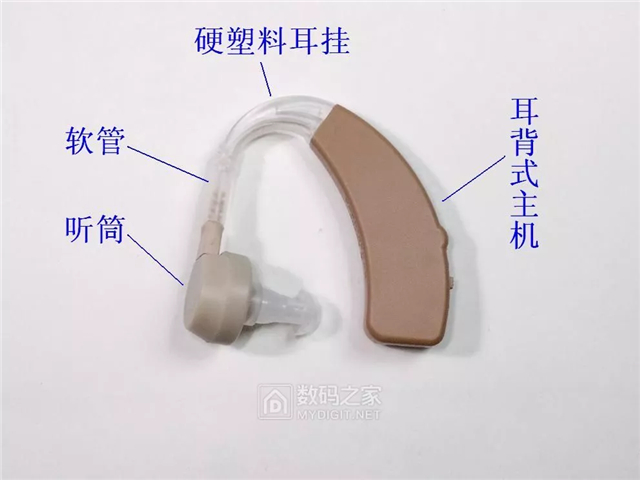

主角简介

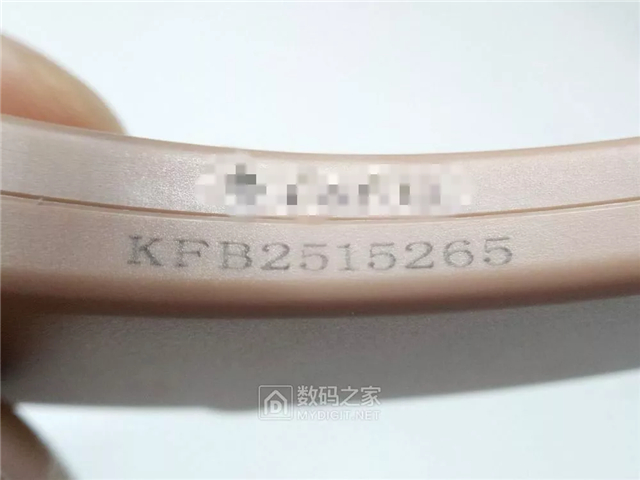

这里有品牌的标识和序列号（马赛克处为品牌标识）
底部是指示灯和充电口

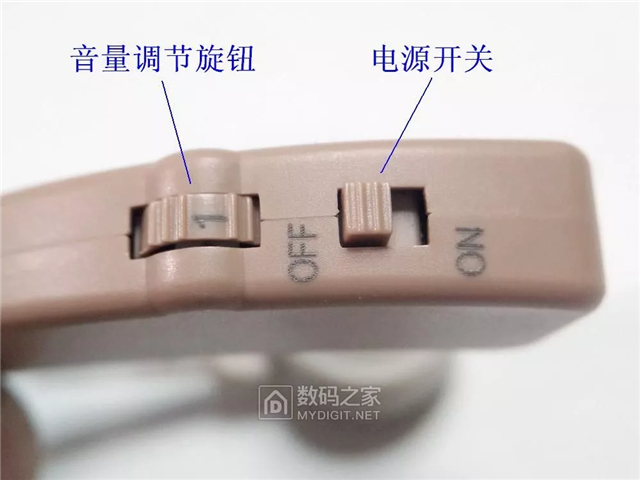

侧面是开关和音量

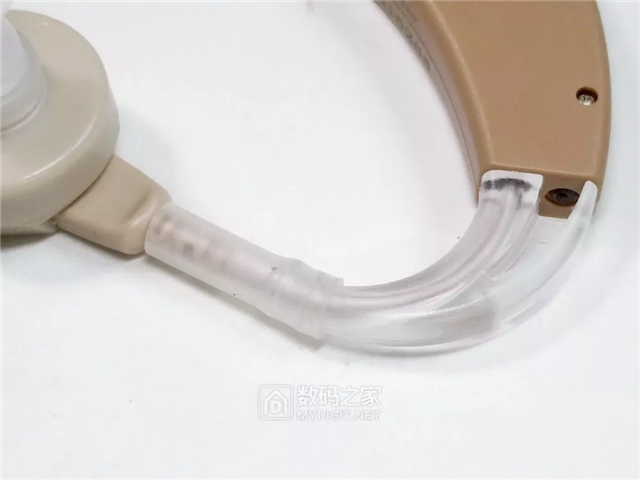

耳塞连接，一硬一软

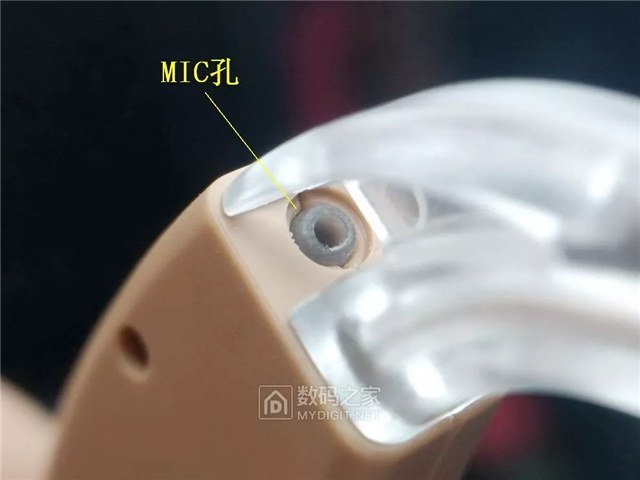

拾音孔藏在这里

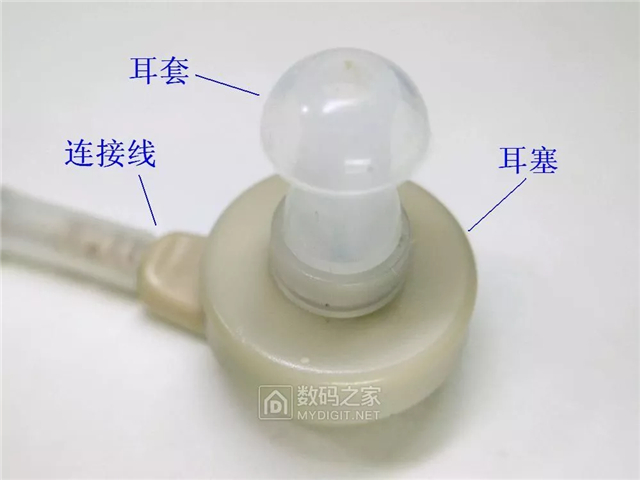

耳塞部分
反正这个的人体工程学不行，都塞不进我的耳道

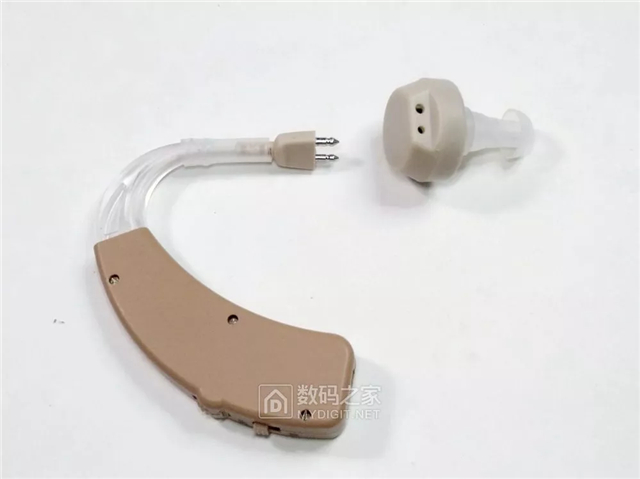

仔细观察，发现耳塞部分能拔下来

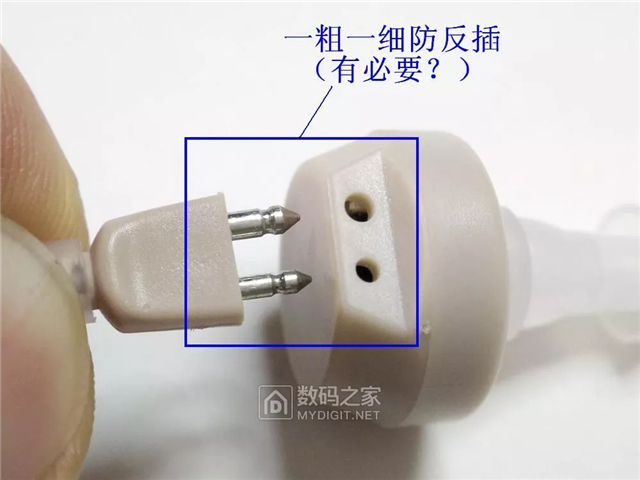

居然还有防反插设计，貌似没必要
先拆耳塞部分

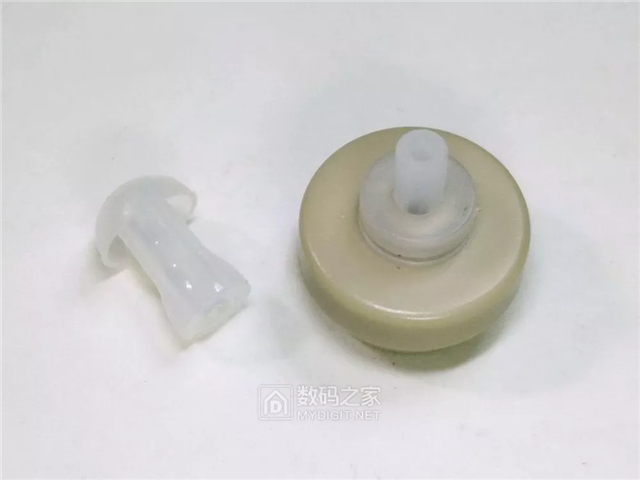

拔下耳套
这个透明的是硬塑料的连接管

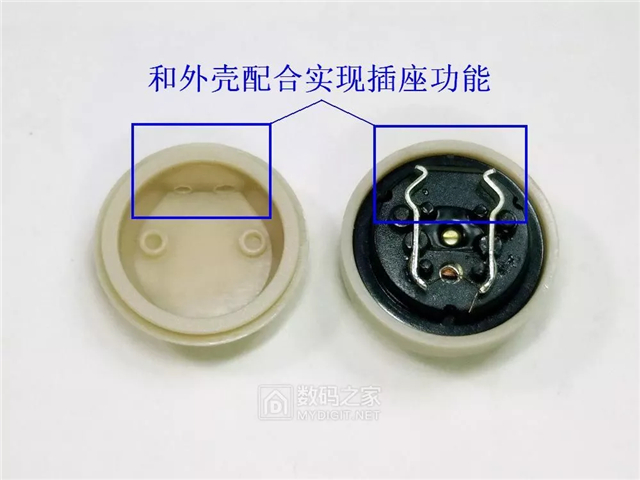

抠开耳塞盖子，过盈配合的插座很简单
（什么是过盈配合？）：过盈配合，即依靠轴与孔的过盈值，装配后使零件表面间产生弹性压力，从而获得紧固的联接。（没看懂没关系，直接看下一张）

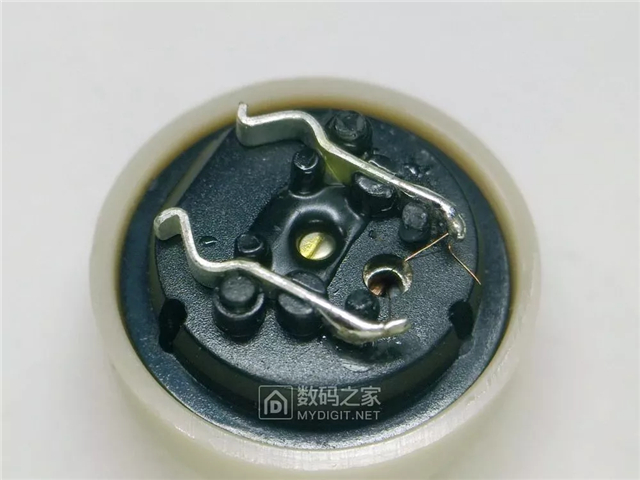

就是俩铜片
成型便于插头插入和锁定
取出耳塞机芯
正面特写

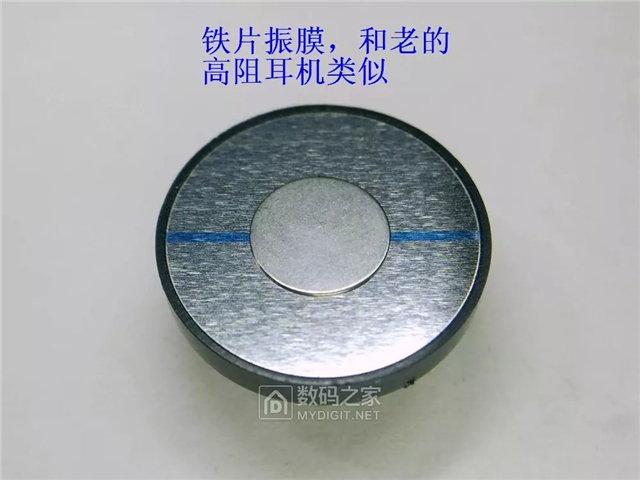

铁片振膜，和老式耳机的一样，不知道为啥要用这种方式，主动衰减高低频？

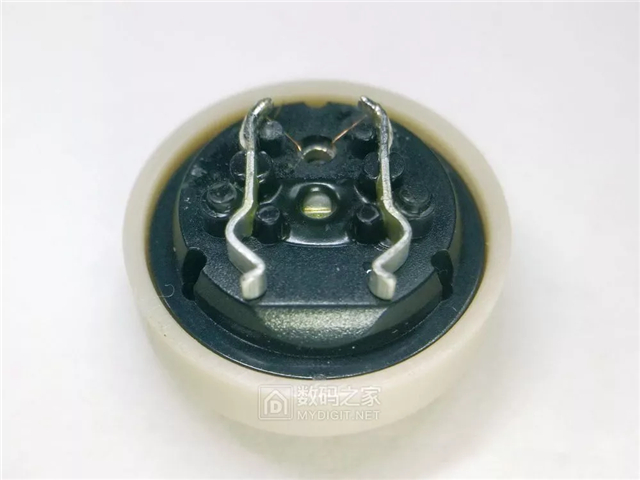

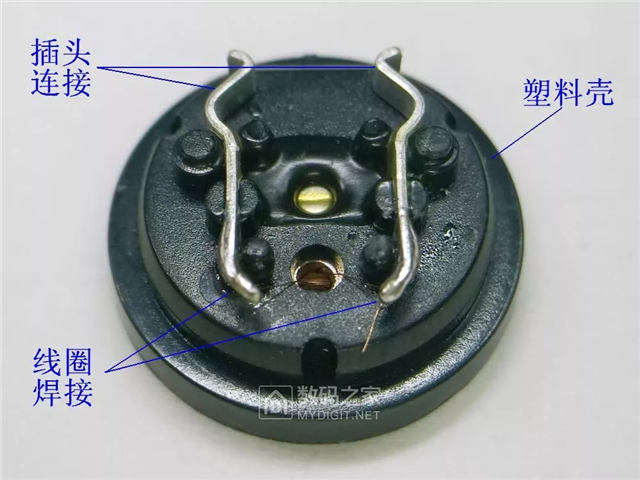

背面结构
里面应该是线圈和铁芯，原谅我这个就不继续拆了

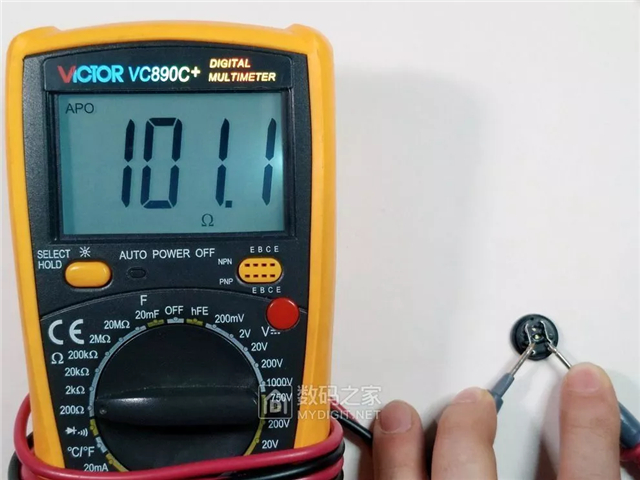

线圈的直流电阻，应该是100欧的，偏高是温度导致。

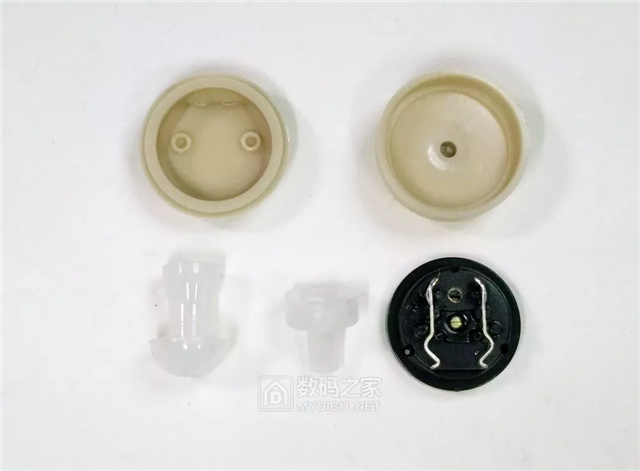

耳塞小家福
主机是由螺丝固定的

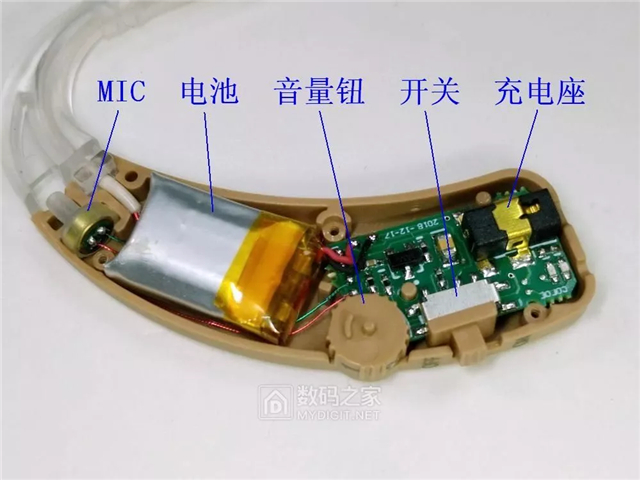

拆掉外壳，主机内部布置。

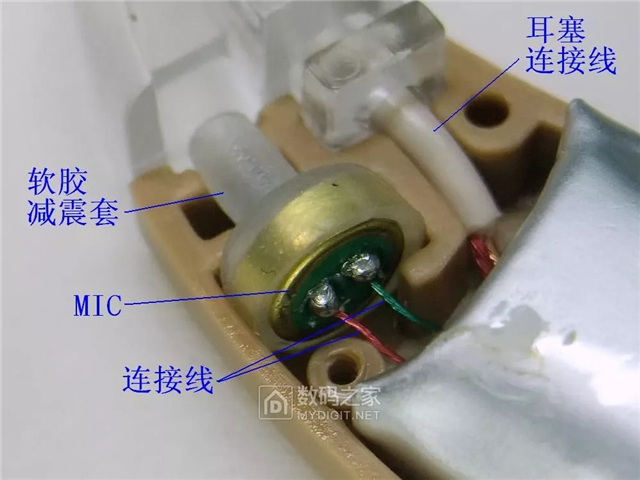

主要以下部分组成：电路板、电池、话筒和耳塞连接线。话筒是驻极体的，看着和老式手机用的一样。外包软胶套，减震用。

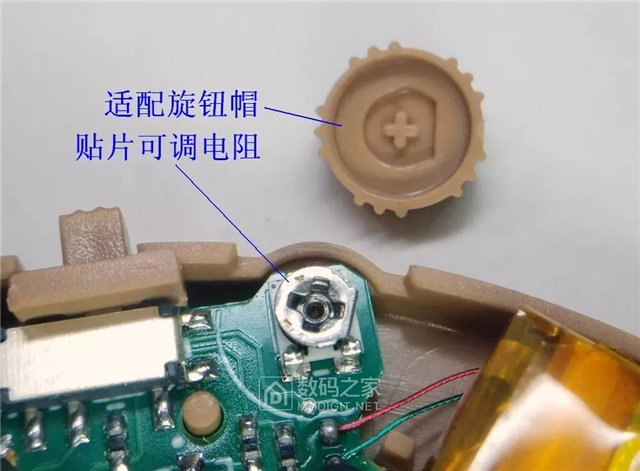

先看下板子，音量是用可调电阻，旋钮帽上有十字柱与电阻旋转部位配合。

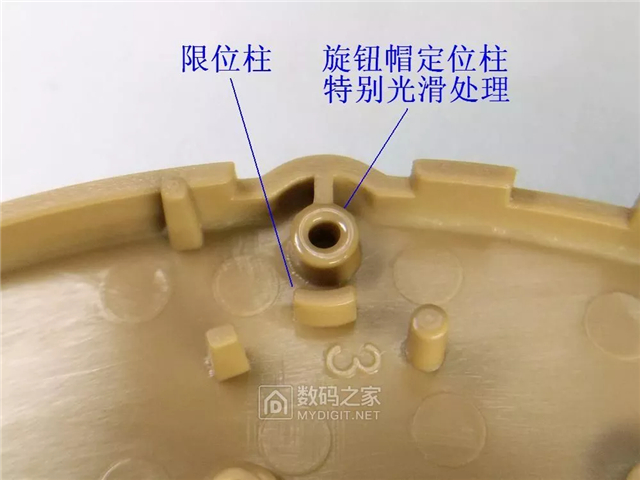

另一侧盖子也特别设计。

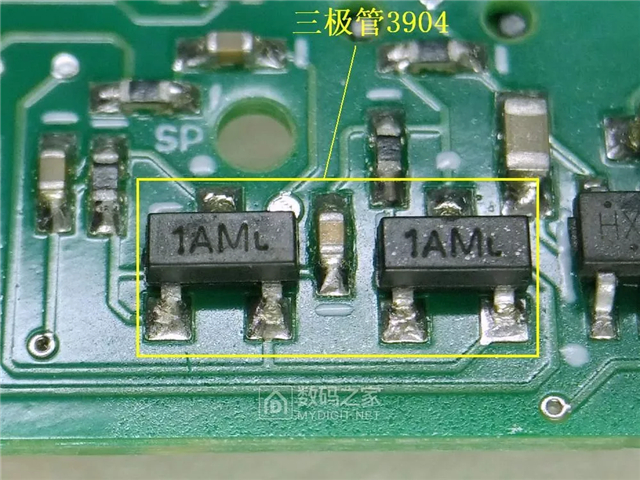

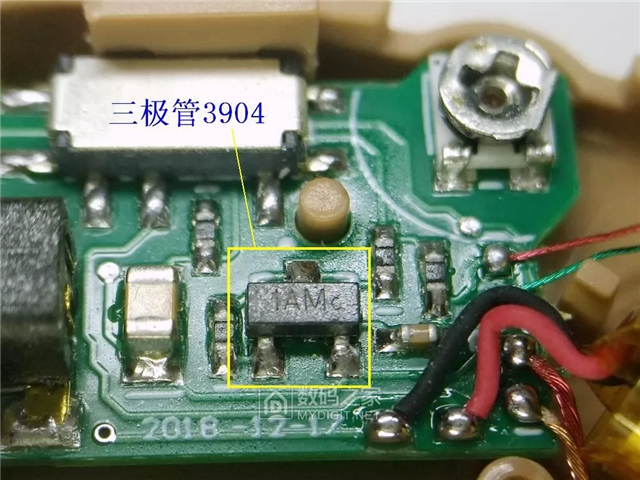

正面的1AM是小电流三极管MMBT3904，看线路是MIC的第一级放大。

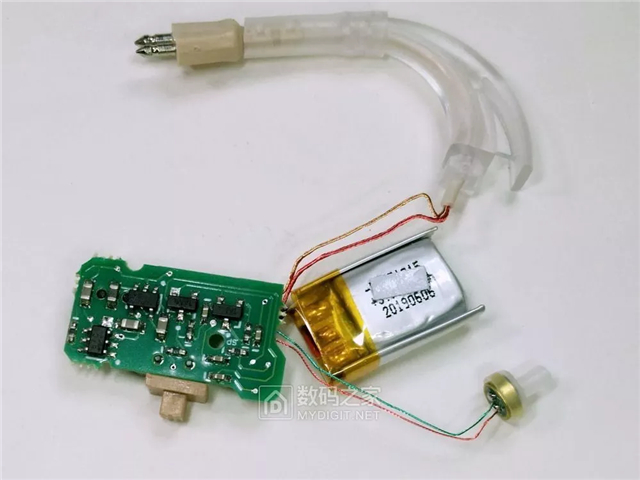

板子另一边是指示灯和充电插座，芯子抠出来，全貌。

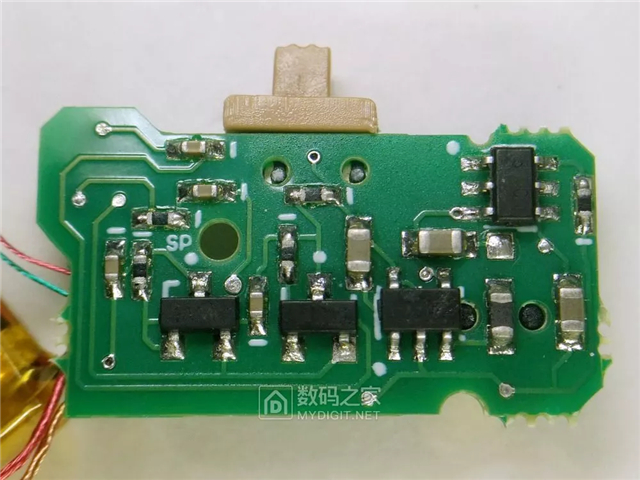

板子背面
这两颗也是3904，看线路，放大部分就是三级单管放大电路。

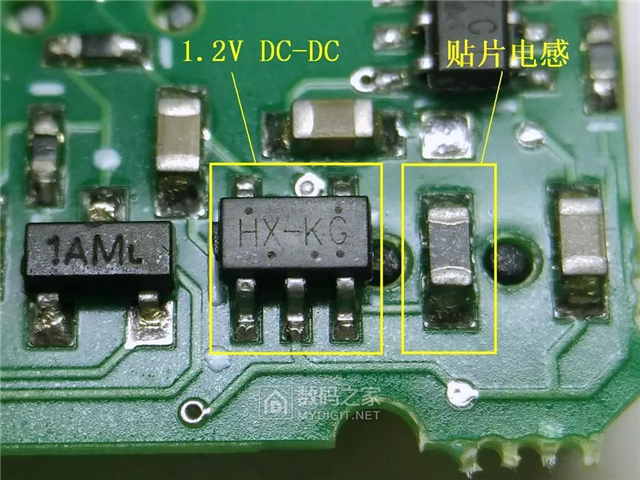

这个SOT23-5的HX-KG是世微的HX1001
1.2V的同步降压DC-DC

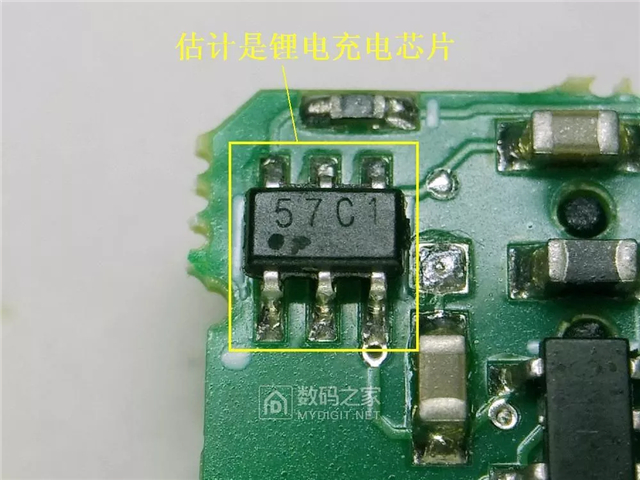

这颗标记57C1的SOT23-6的芯片没查到
看线路走向应该是锂电充电管理芯片

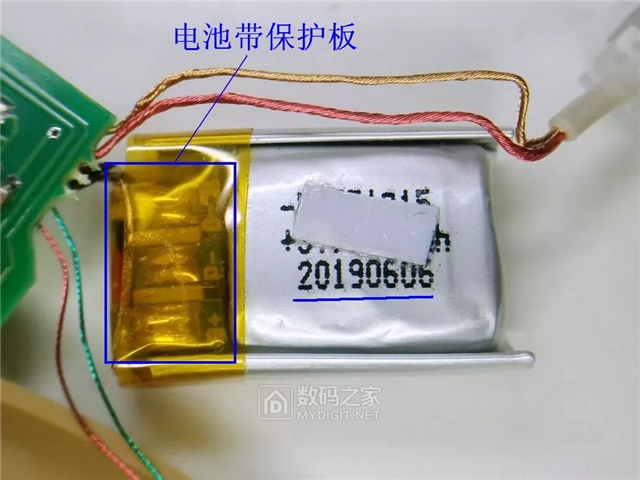

小尺寸锂电，还带保护板了

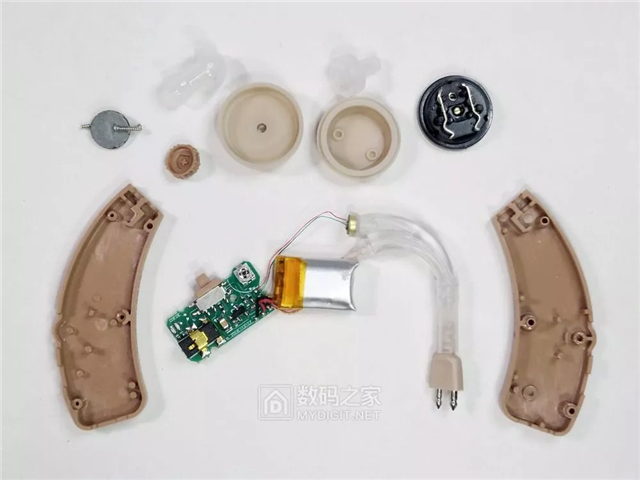

全家福
研究电路发现，这个助听器是用三极管来做三级放大，没有降噪措施，出现的部分噪声可能来自三极管本底噪声。
没法修了，只能装回去
做工还是可以，估计价位原因，这种200以内的助听器可能都是这种方式。
